NEXO GEO S12

様々なセッティングに対応可能なハイクオリティーラインアレイシステム

GEO S1210　フルレンジ垂直/水平アレイモジュール（垂直10°長距離用）
GEO S12 Systemで垂直アレイを構築する際のメインモジュール
垂直方向には最大12台連結可能
双曲面反射型ウェーブソース(HRW)による理想的なラインソースを実現
指向性位相デバイス(DPD)によって結合方向の音源中心を制御することで、10°のキャビネット角においても均一な音圧分布を実現
非結合方向の指向性はオプションの指向性調整デバイスにより、80°または120°に切替可能
入力、スルー出力用に4P speakON x2を装備

STOCK:6

GEO S1230　フルレンジ垂直/水平アレイモジュール（垂直30°近距離用）
GEO S12 Systemで垂直アレイを構築する際のニアフィル用モジュール
水平アレイも構築可能
単独のフルレンジスピーカーとしても使用でき、様々な設置に対応
双曲面反射型ウェーブソース(HRW)による理想的なラインソースを実現
指向性位相デバイス(DPD)によって結合方向の音源中心を制御することで、アレイ構築時のロビングエラーを軽減し、明瞭なサウンドと均一な音圧分布を実現
非結合方向の指向性は80°、120°と切り替え可能

STOCK:2

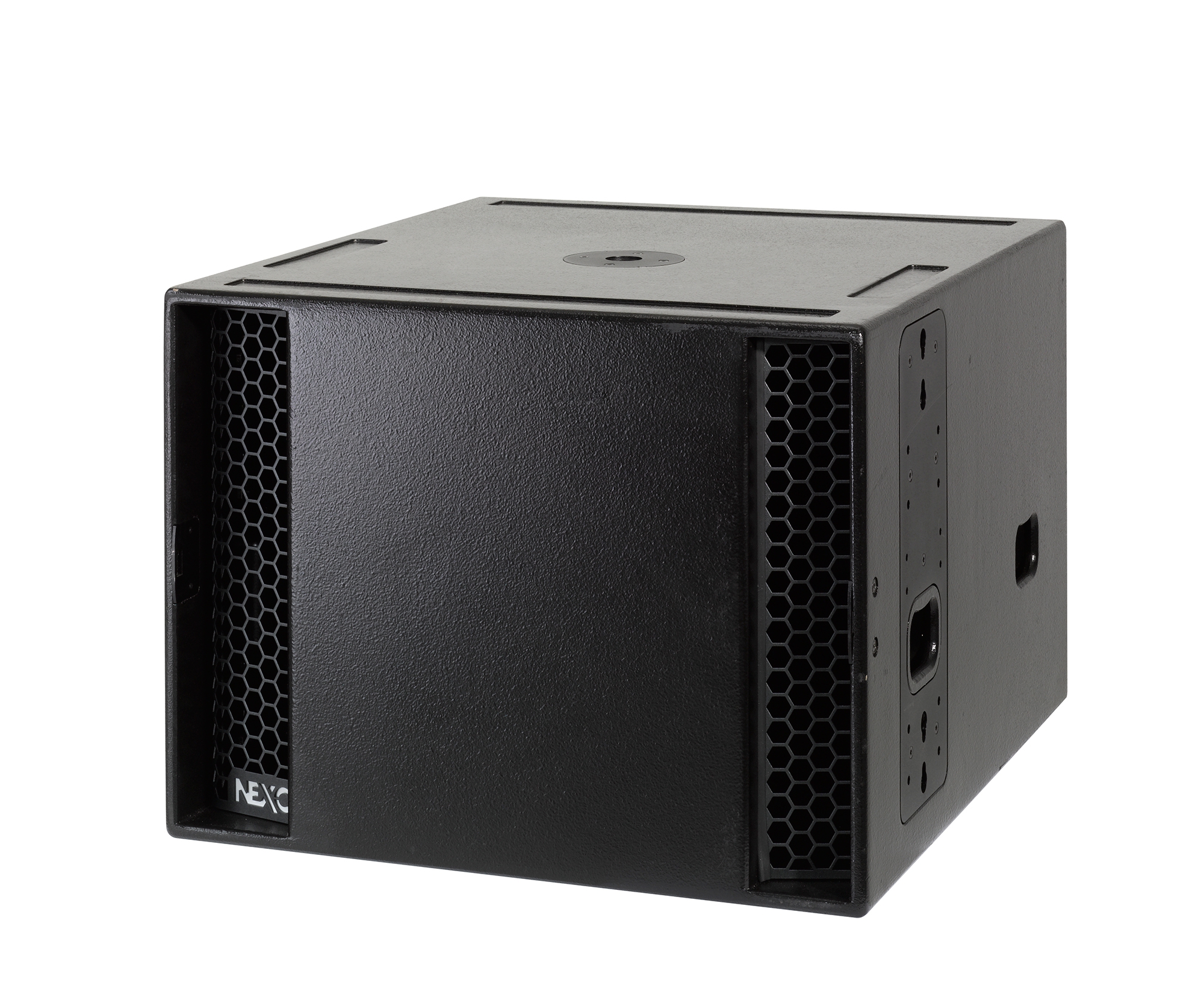

LS18 18インチサブウーファー
18インチロングエクスカーションドライバを1基搭載し、コンパクトなキャビネットから最大140dB SPL（1m、Peak）
の音圧を出力します。
固定設備・仮設SRそれぞれの用途に最適化されたアクセサリーにより、多様なシーンに柔軟に対応。

STOCK:4

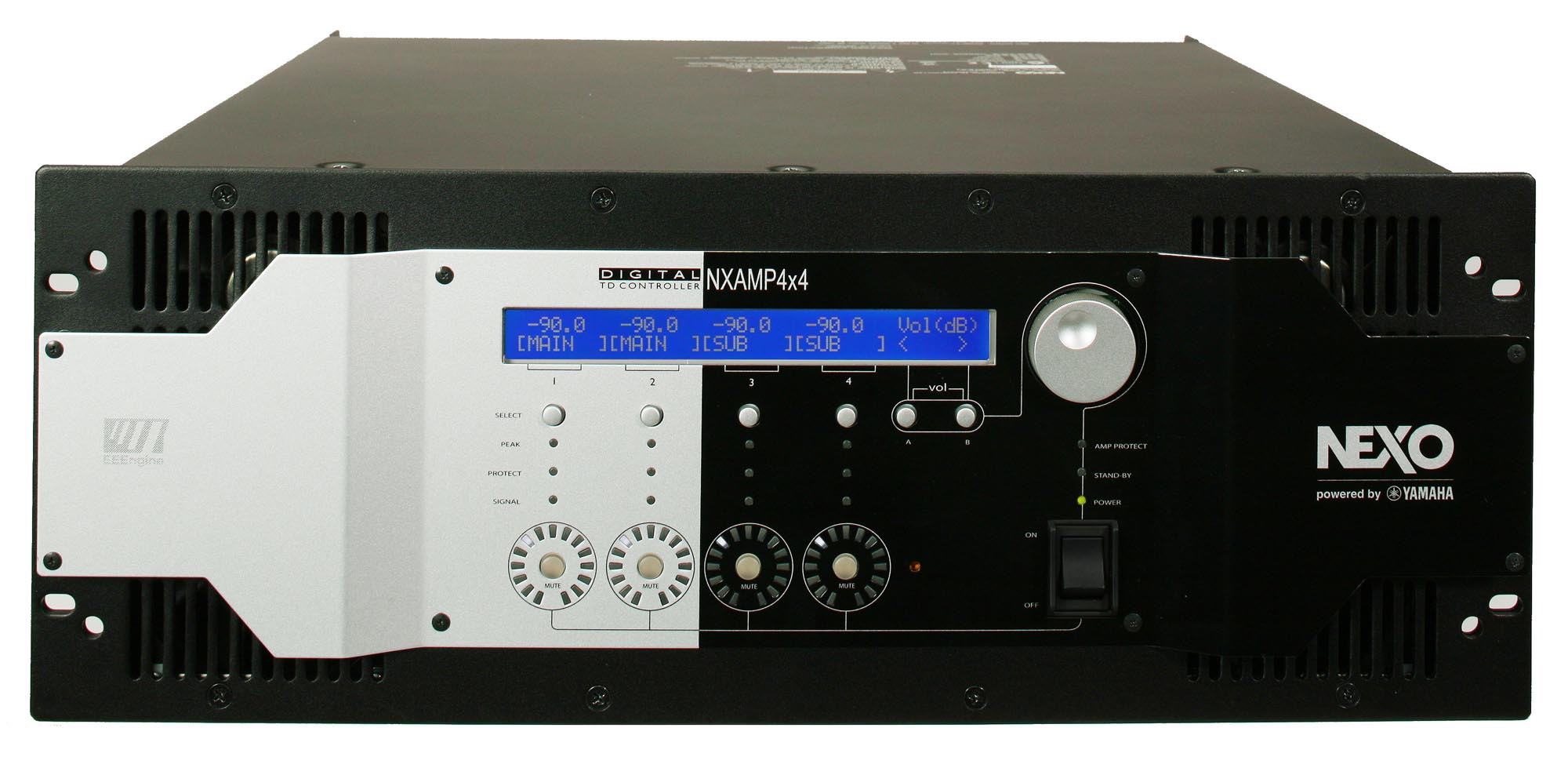

大出力4chアンプ内蔵デジタルTDコントローラー

NXAMP4x4
最大出力	2Ω/ch	3700W
	4Ω/ch	3100W
	8Ω/ch	1800W
	4Ω BRIDGE	7400W
	8Ω BRIDGE	6200W
THD+N-		0.1%以下
周波数特性		10Hz～20kHz、±0.5dB
ダイナミックレンジ-		105dB
最大入力電圧		+28dBu
入力インピーダンス-		20kΩ
サンプリングレート		48kHz
端子	入力	XLR-3-31タイプ x4、XLR-3-32タイプ x4(パラレル接続用)
	出力	Neutrik speakON x4
	データポート	RS232C (ソフトウェアアップデート用/D-sub 9ピン)、GPI (D-sub 25ピン)
電源条件		電源電圧　AC100V　50/60Hz電源コネクター：C型30A×2
消費電力	Stand-by	20W
	Idle	150W
	1/8出力	3000W
サイズ		W480mm×H176mm (4U)× D457mm
重量		24.5kg

STOCK:2

主な特徴
■多様なセットアップ例

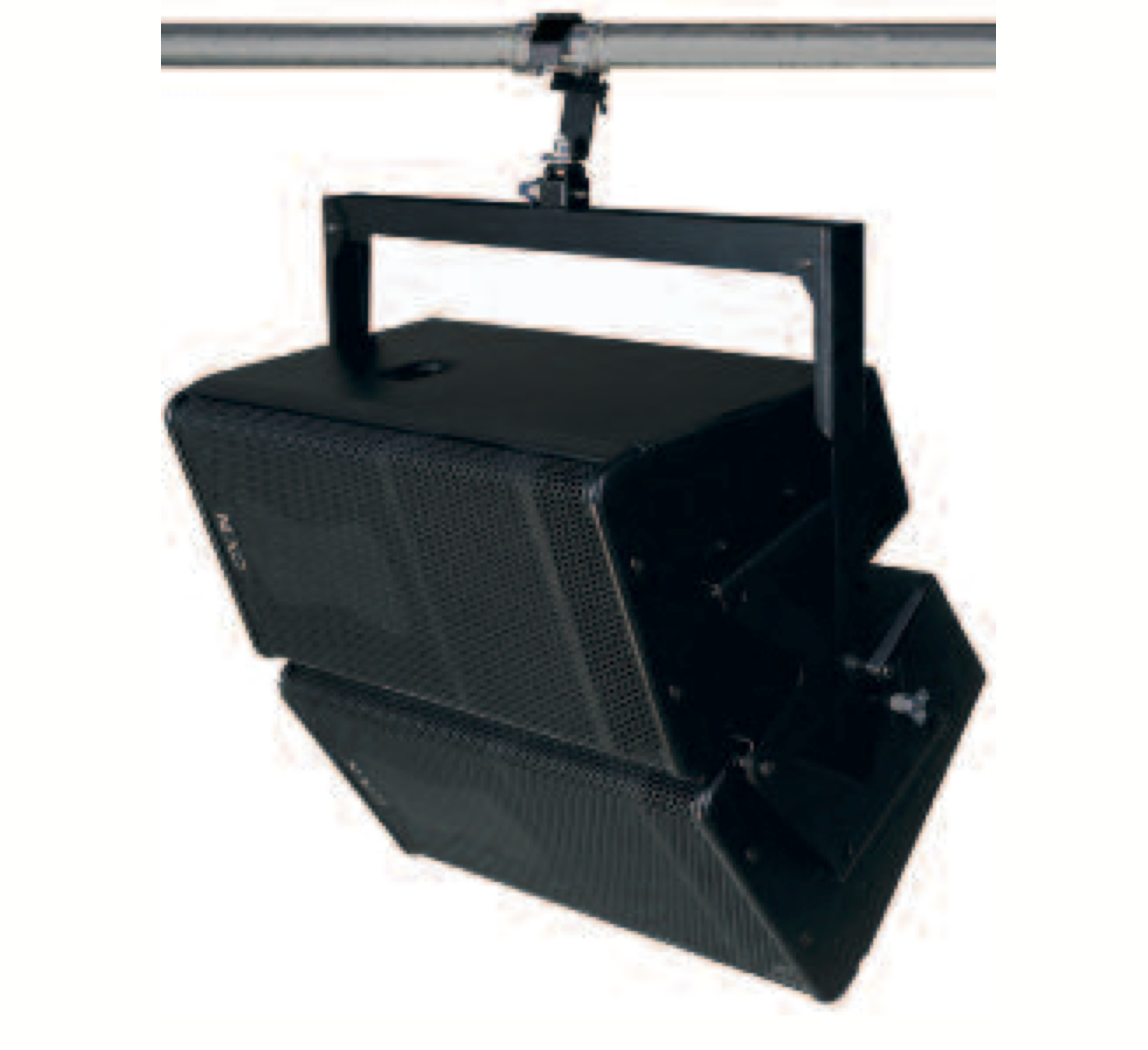

バトンにフライング

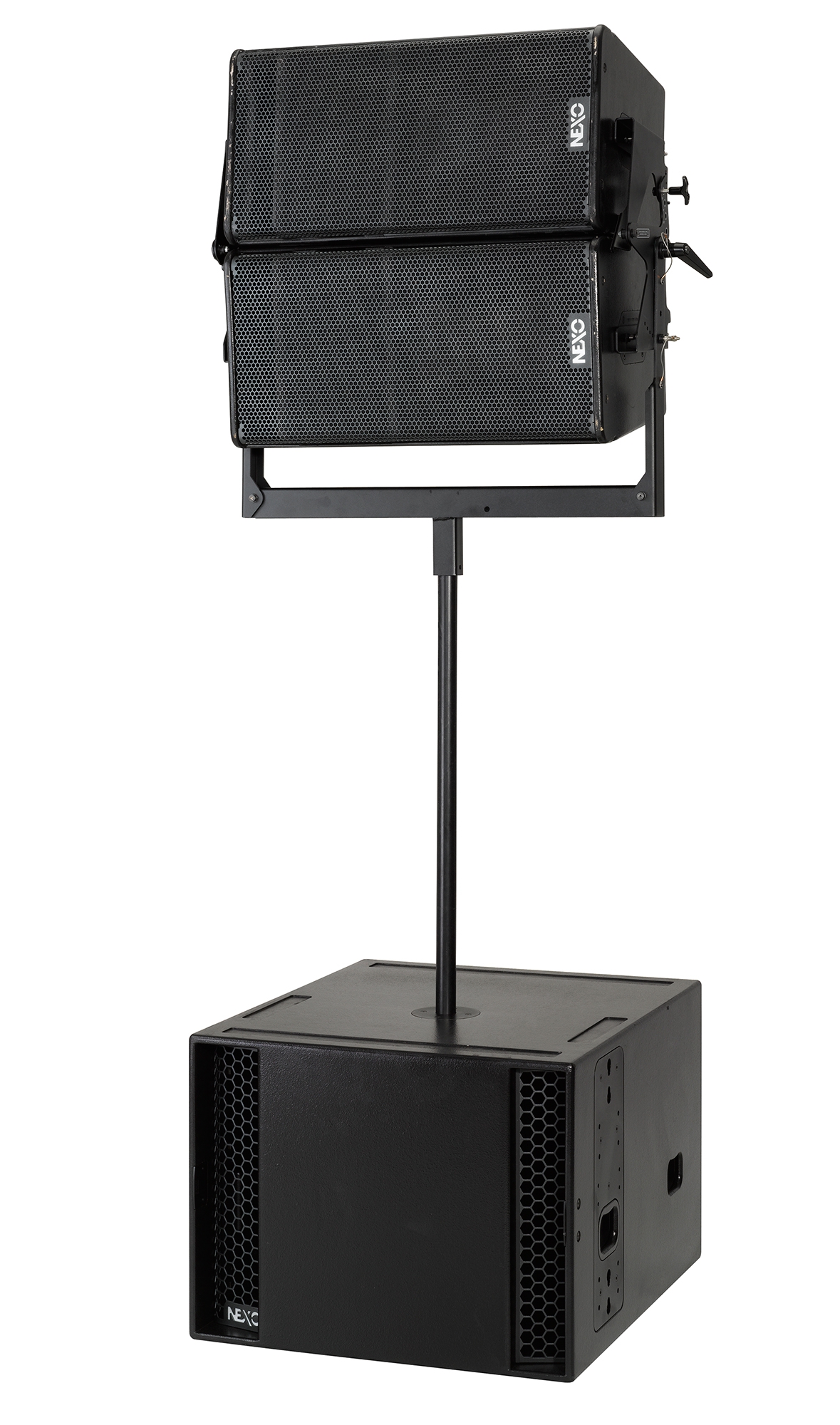

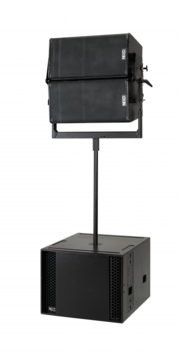

サブウーファーLS18にスタンドスタッキング

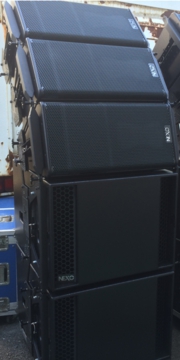

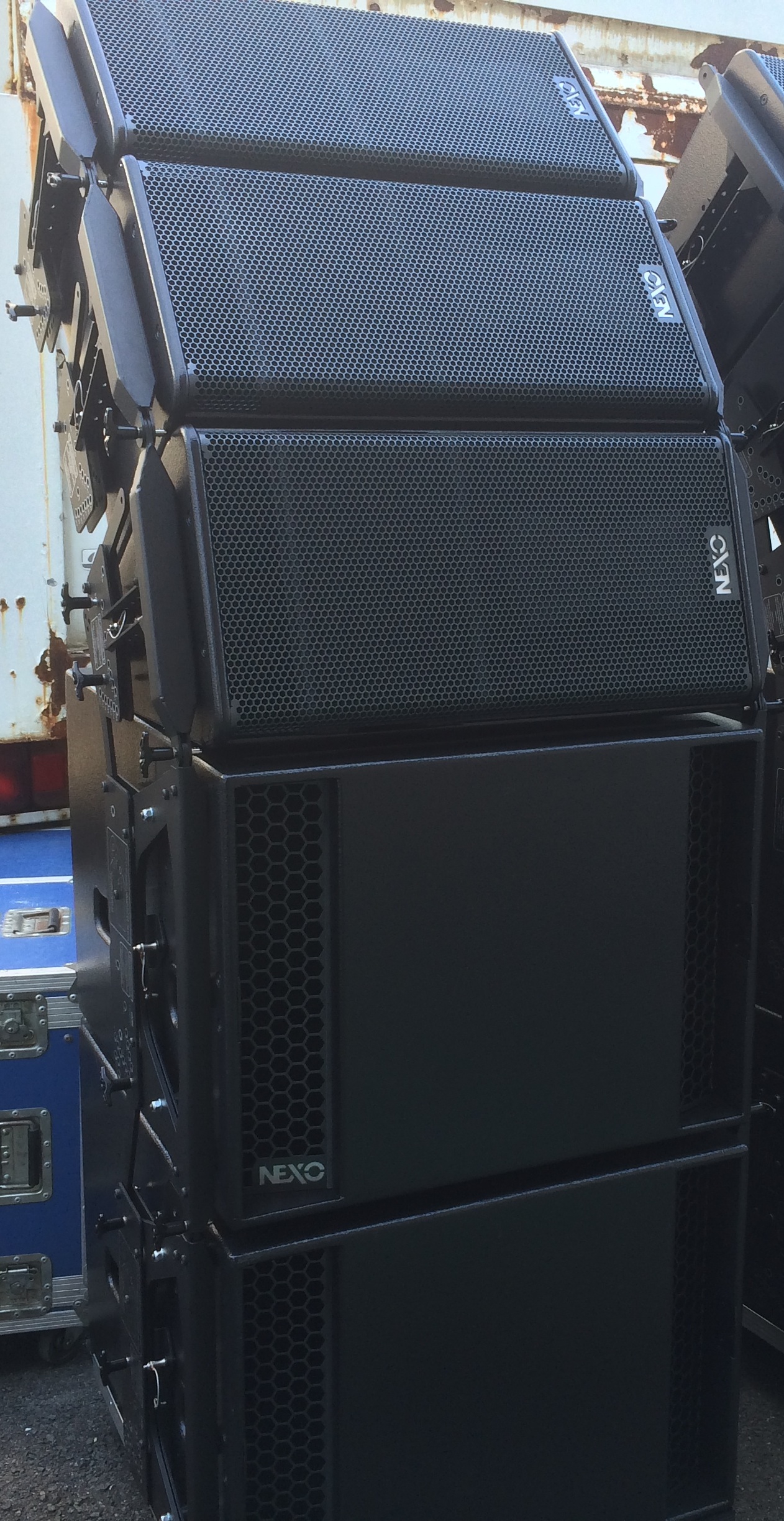

グランドスタッキング

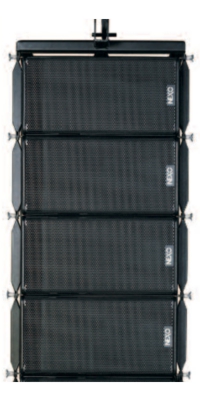

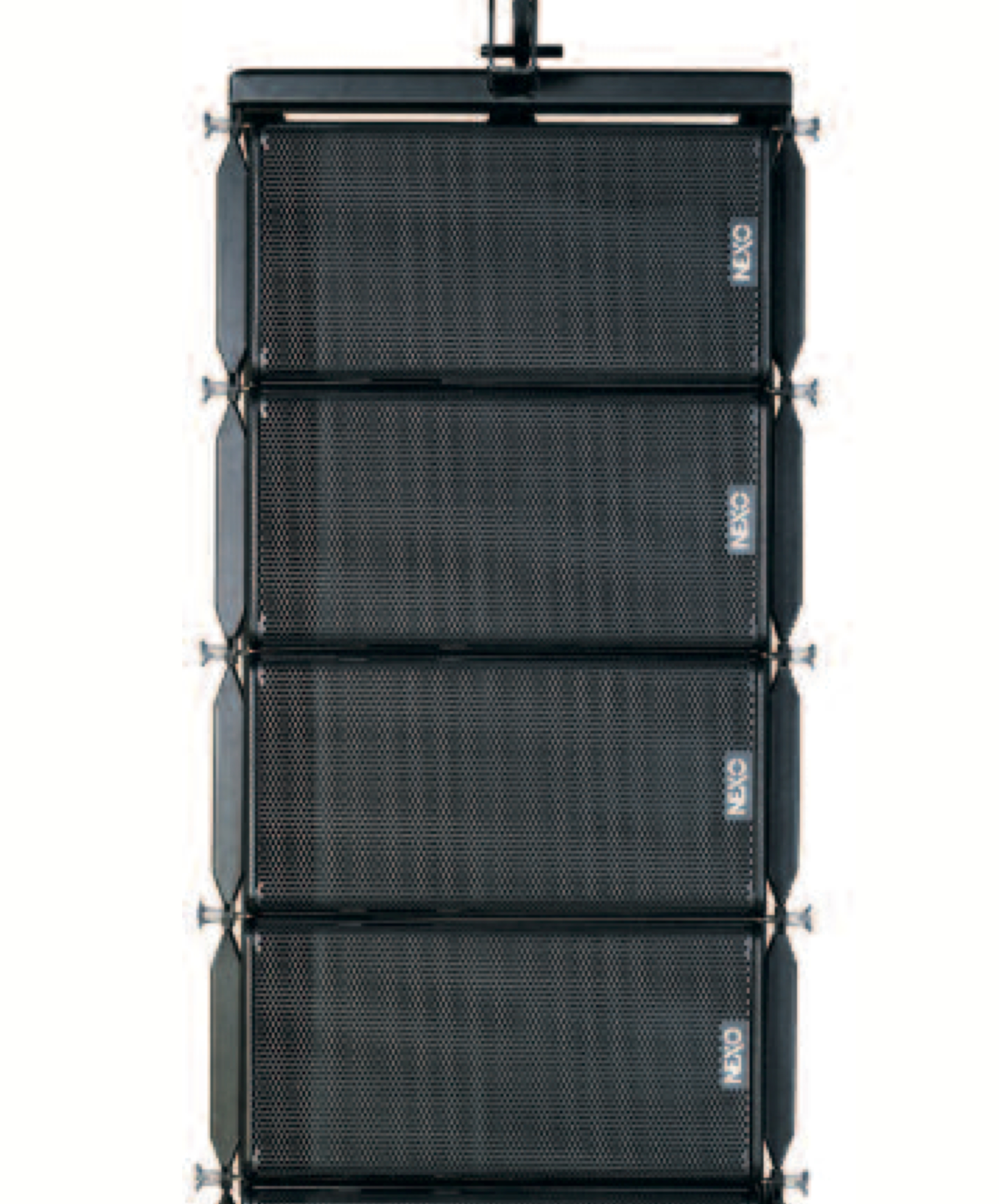

フライング

LinkIcon TOPページに戻る

GEO S1210/S1230 SPEC

■再生周波数特性 (±3dB)：53Hz～19kHz
■出力音圧レベル(SPL, 1W, 1m)：103dB SPL
■最大出力音圧(計算値)：アレイ構成による
　単体使用時: 131 ～ 133dB
　(for 500 ～900W RMS Amp)
■カバレッジ角S1210：
結合方向: アレイ構成による非結合方向: 80°
(非結合方向は、別売の指向性調整デバイスにより120°に変更可能)
■カバレッジ角S1230：結合方向: アレイ構成による / (単体使用時 28.5°)
非結合方向: 80°
(非結合方向は、別売の指向性調整デバイスにより120°に変更可能)
■クロスオーバー周波数：1.1kHz Passive/Active
■公称インピーダンス：LF: 16Ω／HF: 16Ω
■推奨パワーアンプ出力：<3本パラレル接続>
LF: 1750～3100W (4Ω); HF: 875～1550W (4Ω)
<4本パラレル接続>
LF: 2000～3600W (4Ω); HF: 1000～1800W (4Ω)
<6本パラレル接続>
LF: 3300～6000W (2Ω); HF: 1650～3000W (4Ω)
■コンポーネント：HF: 1 x 3” ボイスコイル, 1.4” throat 16 Ω ドライバおよび 5° 双曲面反射型ウェーブソース.
LF: 1 x 12” (30cm) ハイエクスカーションネオジウム 16 Ω ドライバ.
■接続端子：Neutrik NL4MP x2 (In, Thru)
1±: N.C.(Passive); LF(Active)
2±: LF/HF(Passive); HF(Active)
※Passiveモードでは1±をサブウーファーへのループスルーに利用可能
■外形寸法：S1210 W344mm×H675mm×D378mm
S1230 W344mm×H675mm×D400mm
■重量：S1210　28kg／S1230 26.8kg

GEO LS18 SPEC

■再生周波数帯域 (-6dB)：32Hz-130Hz
■再生周波数特性 (±3dB)：35Hz-120Hz
■出力音圧レベル(SPL, 1W, 1m)：107dB SPL Nominal
■最大出力音圧レベル（1m、Peak）：140dB SPL
■公称インピーダンス：8Ω
■クロスオーバー周波数：60Hz / 85Hz / 120Hz アクティブ
■コンポーネント：460mm ロングエクスカーションドライバー ×1
■推奨パワーアンプ出力：NXAMP4x1 : 2chブリッジモード時に、LS18を2台パラレル接続可能
NXAMP4x4 : 1chでLS18を2台パラレル接続可能
■接続端子：Neutrik NL4MP ×2 (In, Thru)
1±: LS18, 2±: N/C
■ハンドル：4
■フライングポイント：外部アクセサリー接続用プレート ×2
■ポールソケット：35mm径ソケット ×1
■外形寸法：W675mm×H516mm×D775mm
■重量：55.5 kg
