DIGICO SD8-24 デジタルミキシングコンソール
英国DIGICO SD8-24は、SD8の高音質・高機能をスモールコンパクトにした24フェーダーバージョンのデジタルコンソールです。
軽量・コンパクトなので小規模のアコースティックライブや、モニター卓に適しています。
ステージからミキシングコンソールまでフルデジタル伝送なので音声のロスや劣化が極めて少なく、
従来のアナログマルチケーブルを使用しないので効率の良い音響システムが構築できます。
またSD8と同じくソフトウェアのバージョンアップにより機能が進化します。
DIGICO SD8 デジタルミキシングコンソールは、操作部となるサーフェス（コンソール）と
入出力部となるMADIラックの２つで構成され、同軸ケーブル２本で接続されています。
DIGICO SD8-24スペック
■機能性： ・15 インチの大型タッチスクリーン
・全フェーダームービングフェーダー
・12フェーダーのチャンネルセクションを一度に表示でき、セクション内の
パラメーター調整、別レイヤーの表示もスイッチ1つで実行可能。
・フェーダーにはタッチセンサーを内蔵。グラフィックイコライザー設定時には
0dBのポジションでクッションが入り、視界の暗いSR現場でも抜群の操作性を獲得。
・フェーダーの調整項目やチャンネル名を表示し、機能ごとに色分けして点灯する
電子ラベル、調整項目を記憶できるマクロ機能など、瞬時のオペレーションが必要となる
ライブSRに最適な多彩な機能を搭載。
・スナップショット機能も搭載。
・保存したセッションデータをUSBメモリーに記録すれば、データのバックアップや
他のコンソールへの転送も簡単に行えるほか、
スケジュールによる自動制御など精度の高いライブSRをサポートする充実の機能を装備。
・各チャンネルには高性能な4バンド・パラメトリックイコライザー・コンプ／リミッター・
ノイズゲートを搭載。
・外部ビデオモニター出力×１
■入出力： ・入力チャンネル：60モノラルorステレオ
・バス：24モノラルorステレオバス＋LCRマスターバス
・ソロバス：2ステレオ
・マトリクス：16×12系統
・コントロールグループ：選択式(VCA、ムービングフェーダー、ミュートグループ)×12
・イコライザー：32バンドGEQ×24系統(±12dB)
・ダイナミックEQ機能：IN/OUT 合計8ch分
・マルチバンドコンプ機能：8ch分
・内蔵エフェクター：ステレオエフェクター×8系統（上位機種SD7 MACH2エフェクツ）
■Ｉ／Ｏ： ・ローカルI/O：マイク/ライン入出力×8、AES入出力×8(ステレオ4系統)
・MADIインターフェース：2リダンダントインターフェース、
75ΩBNCコネクター
・光インターフェース：オプトコア(オプション)
・MIDIインターフェース：In/Out/Thru
・外部同期：ワードクロック、AES、MADI、光
■音響性能：・サンプリングレート：48/44.1kHz
・レイテンシー：2ms(代表値)
・AD/DA変換：24bit
・周波数特性：20Hz～20kHz(±0.6dB)
・THD：0.05%以下(定格ゲイン、10dB入力＠1kHz)
・クロストーク：90dB以上(40Hz～15kHz)
・残留ノイズ：90dBu以下(代表値; 20Hz～20kHz)
・マイク等価入力ノイズ：－126dB以上
・最大出力レベル：＋22dBu
・最大入力レベル：＋22dBu
■入力チャンネル：・アナログゲイン：－20dB～＋60dB
・デジタルトリム：－40dB～＋40dB
・ディレイ：最大1.3秒
・ローパス/ハイパスフィルター：20Hz～20kHz、24dB/oct
・インサート：2系統(イコライザー/ダイナミクスのプリおよびポスト)
・イコライザー：4バンドPEQ(20Hz～20kHz、±18dB、bell: Q=0.1～20、
Shelving: Q=0.1～0.85)
・ダイナミクス：コンプレッサー、ゲート
・ソロバス：2系統
■AUX/グループ/マトリクス：・デジタルトリム －20dB～＋60dB
・ディレイ：最大1.3秒
・ローパス/ハイパスフィルター：20Hz～20kHz、24dB/oct
・インサート：2系統(イコライザー/ダイナミクスのプリおよびポスト)
・イコライザー：4バンドPEQ(20Hz～20kHz、±18dB、
bell: Q=0.1～20、Shelving: Q=0.1～0.85)
・ダイナミクス：コンプレッサー、ゲート
■電源： ・内部電源×2(AC100V、50/60Hz、230VA)
■寸法・質量：・(コントロールサーフェス)幅923.5（ハンドル込955.5）×高254×奥行811mm、53kg
(コントロールサーフェスケース込)W:1055 D:355 H:1040(キャスター込み) 重量:99Kg
(MADIラック)幅560×高750×奥行655mm、83kg
※赤文字は、バージョンアップ完了後の最新機能

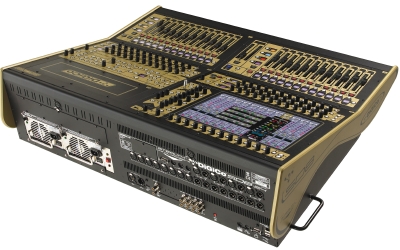

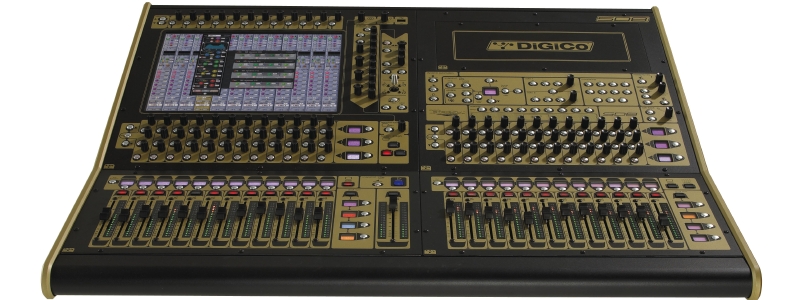

サーフェスは、視認性が良くレイヤーやステイタスが色分けられて
表示されます。
また、キーボードからインプット／アウトプット名称を入力すると
各チャンネルのフェーダー上部のLCDに表示されます。
事前にパソコンでサーフェスのセッティンデータをオフライン編集
しておいて仕込日当日にサーフェスにデータをロードする事で、
現場の負担を軽減できます。

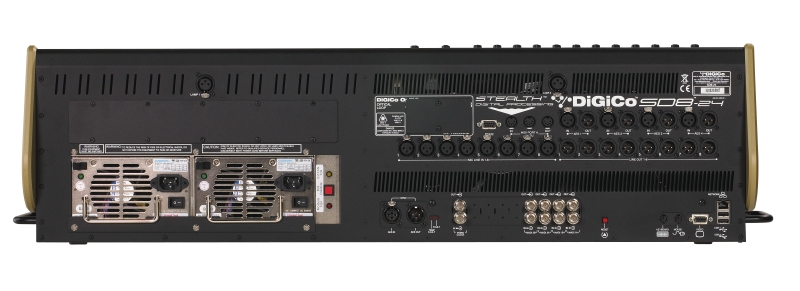

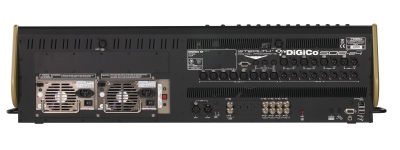

ほとんどのイン／アウトをMADIラックで行っているのでサーフェス
本体背面は、とてもシンプルです。
サーフェス本体は、MaDIラック無しでも8in/8out（アナログまたはデジタル）接続できます。
サーフェスとステージ側のMADIラックは、同軸ケーブル×２本で
接続します。
MADIラックからサーフェスまでは、最大100mまで伝送できます。
従来のようなマルチケーブル伝送ではないので、伝送ロスが無く
また、仕込・撤収をを効率的に行えます。

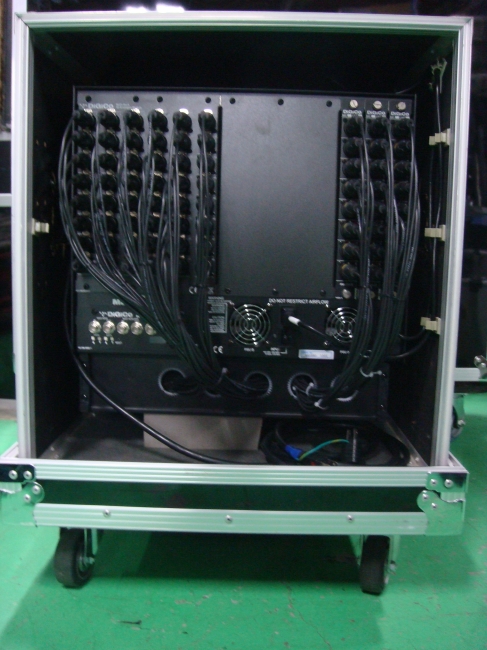

MaDIラックは、ステージ側に置くアナログーデジタルのA/Dコンバートシステムです。MADIラックには、フロント面／リア面共に手元灯としてLEDライト内蔵。

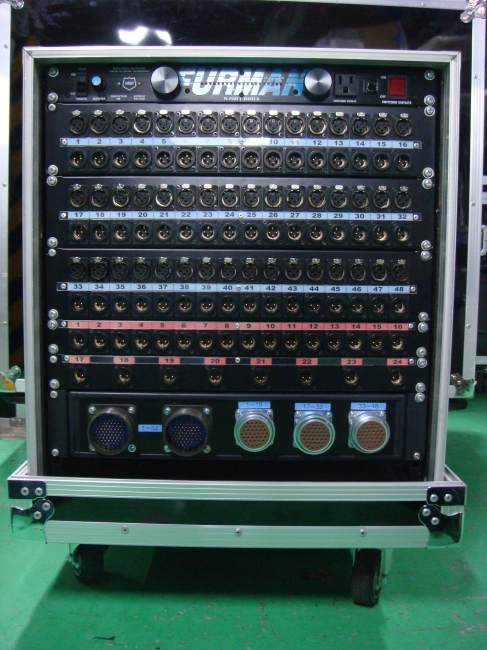

コネクターパネル詳細
■インプット48ch
※フロントパネルキャノンインプット：48chオス・メスキャノンパラレル
※マルチケーブルインプット：
1ch〜32chは、32chMSマルチ（オス）コネクター×2パラレル
1ch〜16chは、16chFKマルチ（メス×1）コネクター×1
17ch〜32chは、16chFKマルチ（メス×1）コネクター×1
33ch〜48chは、16chFKマルチ（メス×1）コネクター×1
1〜32chまでは、フロントコネクターパネルとマルチコネクターインプットを合わせて3パラ分岐可能。
33ch〜48chまでは、フロントコネクターパネルとマルチコネクターインプットを合わせて2パラ分岐可能。
■アウトプット24ch
※フロントパネルキャノンアウトプット：24chオス・メスキャノンパラレル
※現在、FKマルチケーブルアウトプットは、内蔵していません。
■MADIラックには、MADIコネクターを搭載しているので、
そのまま外部コンピューターと接続して56トラックの
HDシステムにデジタルライブレコーディングが可能。
